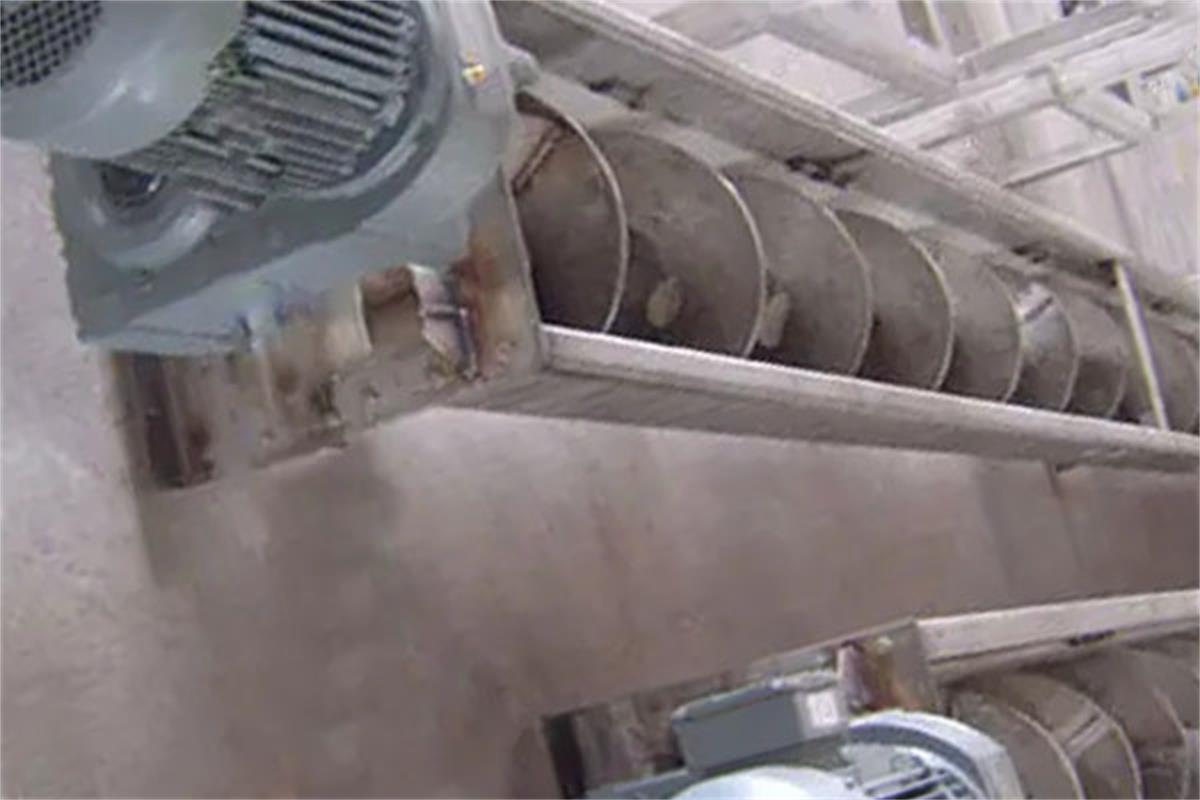

單管螺旋喂料機簡介　

單管螺旋喂料機是利用螺旋輸送機原理而設計的均料設備，該設備易于把非粘性的粉狀，粒狀及小顆粒狀物粒從料倉及其它貯料設備中均勻地把料喂給受料設備，同時具有輸送，密封，均化及攪拌作用，是水泥生料均化，料倉密封喂料中常用設備。

單管螺旋喂料機結構組成

單管螺旋喂料機（螺旋給料機）是由驅動部分、頭部裝置、鏈板裝置、支架裝置、欄板裝置、尾部裝置等六大部件組成。

• 驅動部分：單管螺旋喂料機的驅動部分是整機的動力部分，由于所匹配的是調速電機，從而可改變運行速度，而調整輸送量大小，滿足了生產能力需要，同時采用了棒銷連軸器、柱銷連軸器的傳動，因而對行星齒輪減速器、調速電機具有緩沖作用，延長了使用壽命。
• 頭部裝置：單管螺旋喂料機的頭部支架是采用整體焊接件具有加工方便，穩定性好、下料流暢等優點，同時軸承座使用合箱式結
• 構，便于組裝、維修。
• 鏈板裝置：單管螺旋喂料機的的承載板用錳鋼制作，它具有耐高溫、耐磨損，能承受一定沖擊力，銷軸和套筒為40Gr材料，經調質、淬火工序加工而成，增強了鏈和的耐磨性各抗拉強度，延長了使用壽命。同時配制壓配式油杯，加油方便，滾輪內裝有軸承，這樣整套面受力分布均勻，運行阻力減小，能耗隆低。
• 支架裝置：單管螺旋喂料機的支架部分為整體焊接鋼架，強度高，穩定性好，由于考慮運輸難度，當輸送長度大于12m時，分段處理，安裝時由用戶把支承角鋼及導軌按要求焊牢于支架上，從而保證整機剛性、穩定性好，滿足運行平穩要求。
• 欄板裝置：單管螺旋喂料機的欄板具有擋料和防塵，起到減少環境污染、防止小塊物料落下的作用。
• 尾部裝置：單管螺旋喂料機的的尾架為整體焊接鋼架，單管螺旋喂料機具有加工方便，剛性、穩定性好等優點，尾軸承座同樣采用合箱式結構，給組裝、維修帶來了方便，由于張緊裝置采用調節螺桿加壓縮彈簧，在工作中，運行部件時該處于張緊狀態。

單管螺旋喂料機應用范圍

　　螺旋喂料機被廣泛使用在各種工業部門，如建材、電力、化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行業；適用于水平或小于20°傾角，輸送粉狀、粒狀和小塊狀物料、如水泥、煤粉、糧食、化肥、灰渣、砂子等，物料溫度200℃以下。

應用注意事項

• 螺旋喂料機不宜輸送易變質的、粘性大的、易結塊的物料，因為這些物料在輸送時會粘結在螺旋上，并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞，而使螺旋機不能正常工作。
• 螺旋直徑從200毫米到500毫米，共有五種規格，長度從4米到70米，每隔0.5米一檔，選型時符合標準公稱長度，特殊需要可在選配節中另行提出。

按螺旋機驅動方式分為兩種：
C1制法—螺旋機長度小于35m時，單端驅動。
C2制法—螺旋機大于35m時，雙端驅動。
按螺旋機中間吊軸承種類分為：
　　M1—為滾動吊軸承，采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油，不加油或油對物料有污染的地方，密封效果好，吊軸承壽命長，輸送物料溫度≤80℃（訂貨時可不注明）。
　　M2—為滑動吊軸承，設防塵密封裝置，常用在輸送物料溫度比較高（＞80℃），或輸送液狀物料。

型號意義：

規格、技術參數：

注：1、n——轉速r/min（偏差允許在10%范圍內）；2、輸送量Q——m3/h。
